راز انتخاب هوشمندانه در سیستم های پایپینگ | انتخاب بین شیر توپی فول بور و ردیوس بور
در دنیای پر پیچ و خم تاسیسات و سیستم های پایپینگ صنعتی، گاهی یک انتخاب کوچک میتواند سرنوشت کل پروژه را تغییر دهد. تصور کنید در حال طراحی یک خط لوله عظیم انتقال نفت یا یک سیستم آبرسانی شهری هستید؛ انتخاب شیرآلات در این فرآیند صرفا خرید یک قطعه فلزی نیست، بلکه تضمین امنیت، کارایی و کاهش هزینه های انرژی در طولانی مدت است. یکی از چالش برانگیز ترین دوراهیها برای مهندسان و مدیران پروژه، انتخاب میان دو رقیب قدرتمند است: شیر توپی فول بور و شیر توپی ردیوس بور اما کدام یک برنده میدان است؟
امروز قصد داریم با نگاهی عمیق و فنی، اما به زبانی ساده و کاربردی، پرده از این تفاوتها برداریم. این مقاله نه تنها یک راهنمای خرید است، بلکه کلاسی آموزشی برای کسانی است که میخواهند دانش فنی خود را به روز نگه دارند. اگر به دنبال مرجعی معتبر برای تأمین این تجهیزات هستید، بازار آنلاین لوله و اتصالات پایپینو همراه مطمئن شما در این مسیر خواهد بود.
چرا شناخت تفاوت فول بور و ردیوس بور حیاتی است؟
شیر های توپی از محبوبترین تجهیزات کنترل جریان در صنعت هستند. مکانیزم ساده، قطع و وصل سریع جریان و آب بندی مطمئن، آنها را به گزینهای ایدهآل تبدیل کرده است. اما همه شیرهای توپی یکسان خلق نشدهاند. تفاوت اصلی در طراحی داخلی توپی و مجرای عبور سیال نهفته است.
درک تفاوت بین شیر توپی فول بور و ردیوس بور تنها یک بحث تئوریک نیست؛ این تفاوت مستقیماً بر روی پارامترهایی مانند افت فشار ، توربولانس جریان، هزینه نهایی پروژه و حتی عمر مفید سیستم تأثیر میگذارد. اشتباه در انتخاب میتواند به معنای پمپاژ سختتر، مصرف انرژی بیشتر و فرسایش زودرس خط لوله باشد.

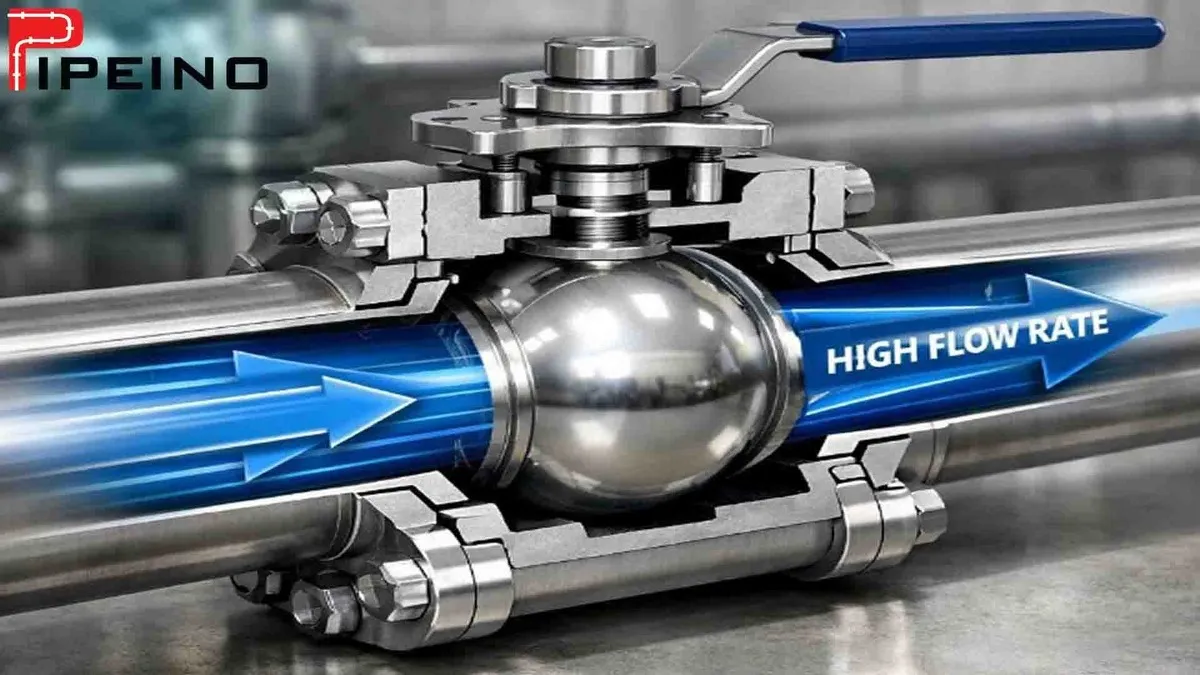

شیر توپی فول بور
بیایید با قهرمان جریان های آزاد شروع کنیم. شیر توپی فول بور، که گاهی به آن نیز میگویند، دارای توپی است که قطر سوراخ داخلی آن دقیقاً برابر با قطر داخلی خط لوله است. وقتی این شیر باز است، انگار هیچ مانعی سر راه سیال نیست.
- مزیت اصلی: حداقل افت فشار. سیال بدون هیچ مقاومتی عبور میکند.
- کاربرد: ایدهآل برای خطوطی که نیاز به پیگرانی دارند یا جایی که حفظ فشار حیاتی است.
شیر توپی ردیوس بور
در سمت دیگر رینگ، شیر توپی ردیوس بور ایستاده است. در این مدل، قطر سوراخ توپی کمی کوچکتر از قطر خط لوله است (معمولاً یک سایز پایینتر). این طراحی باعث میشود جریان سیال در حین عبور کمی فشرده شود.
- مزیت اصلی: قیمت پایینتر، وزن سبکتر و ابعاد کوچکتر.
- کاربرد: مناسب برای خطوطی که افت فشار جزئی اهمیتی ندارد یا محدودیت بودجه و فضا وجود دارد.
بررسی فنی: افت فشار و ضریب جریان (Cv)
یکی از مهمترین فاکتورها در انتخاب بین این دو مدل، ضریب جریان یا Cv است. Cv نشاندهنده حجم آبی است که در دمای ۶۰ درجه فارنهایت با افت فشار ۱ psi از شیر عبور میکند.
- در شیرهای فول بور: ضریب Cv بسیار بالاست. این یعنی شیر تقریباً مانند یک لوله صاف عمل میکند.
- در شیرهای ردیوس بور: به دلیل کاهش مقطع عبور، ضریب Cv کمتر است و افت فشار بیشتری ایجاد میشود.
بنابراین، اگر در پروژهای هستید که ویسکوزیته سیال بالاست یا نیاز به دبی حداکثری دارید، شیر توپی فول بور و ردیوس بور رفتاری کاملاً متفاوت از خود نشان میدهند و انتخاب اشتباه میتواند فاجعهبار باشد.
کجا از کدام شیر استفاده کنیم؟
خطوط انتقال نفت و گاز
در خطوط طولانی انتقال، گاهی لازم است برای تمیزکاری یا بازرسی، دستگاهی به نام “پیگ” (Pig) داخل لوله فرستاده شود. پیگ باید بتواند آزادانه از تمام مسیر عبور کند.
- انتخاب صحیح: قطعاً شیر فول بور. اگر از ردیوس بور استفاده کنید، پیگ پشت شیر گیر میکند و عملیات متوقف میشود.
سیستم های آتش نشانی و آبرسانی
در بسیاری از سیستم های آبرسانی شهری یا اطفا حریق، هدف اصلی قطع و وصل جریان است و مقدار کمی افت فشار تأثیر چندانی بر عملکرد کلی سیستم ندارد. همچنین بودجه پروژه محدود است.
- انتخاب صحیح: شیر ردیوس بور. این شیرها ارزانتر هستند، گشتاور کمتری برای باز و بسته شدن نیاز دارند و فضای کمتری اشغال میکنند.
صنایع دارویی و غذایی
در این صنایع، باقی ماندن مواد در حفرههای شیر میتواند باعث رشد باکتری شود. هرچند نوع شیر (دیافراگمی و …) مهم است، اما اگر از شیر توپی استفاده شود، جریان آرام و بدون تلاطم اهمیت دارد.
- انتخاب صحیح: معمولاً فول بور ترجیح داده میشود تا از ایجاد تلاطم و تجمع مواد جلوگیری شود.
تاثیر متریال بر عملکرد شیر های توپی
علاوه بر نوع طراحی (فول یا ردیوس)، جنس بدنه و توپی نیز در محصولات پایپینو بسیار متنوع است. انتخاب متریال صحیح طول عمر شیر را تضمین میکند.
شیر های فولادی
این شیرها برای دماها و فشار های بالا طراحی شدهاند. مقاومت مکانیکی فوقالعادهای دارند و در صنایع نفت و گاز پرکاربردترین هستند.
شیر های استنلس استیل
اگر سیال شما خورنده است (مانند اسید ها یا آب دریا)، چاره ای جز استفاده از استنلس استیل (معمولاً گرید ۳۰۴ یا ۳۱۶) ندارید. این شیرها در برابر زنگزدگی مقاوماند.
شیرهای برنجی و پلیمری
برای مصارف سبکتر، آبرسانی خانگی و سیستمهای تهویه مطبوع، شیرهای برنجی یا UPVC گزینه های اقتصادی و کارآمدی هستند که در نمایندگی پایپینو با برند های معتبر موجود میباشند.
آیا همیشه ارزان تر بهتر است؟
یک تصور غلط رایج این است که همیشه باید به سراغ شیر ردیوس بور رفت چون ارزانتر است. بیایید دقیقتر نگاه کنیم. شیر ردیوس بور در لحظه خرید هزینه کمتری دارد. اما اگر این شیر باعث شود پمپهای شما برای غلبه بر افت فشار، برق بیشتری مصرف کنند چه؟
در پروژه های بزرگ صنعتی با دبی بالا، هزینه انرژی مصرفی پمپها در طول سالیان، بسیار بیشتر از اختلاف قیمت اولیه شیرهاست. مهندسان خبره با محاسبه هزینه چرخه عمر گاهی شیر گرانتر (فول بور) را انتخاب میکنند تا در ۱۰ سال آینده میلیونها تومان در هزینه انرژی صرفه جویی کنند. سایت پایپینو با ارائه تنوع قیمتی و برندی، دست شما را برای این محاسبات باز میگذارد.
توصیه پایانی
درپایان، مهمترین عامل، خرید از یک مرجع معتبر است که اصالت کالا را تضمین کند. مجموعه پایپینو با ترکیب دانش فنی، تنوع محصول و تعهد به مشتری، بهترین تجربه خرید را برای شما رقم میزند. همین حالا به وبسایت ما سر بزنید و تفاوت در کیفیت خدمات را احساس کنید.
سوالات متداول
۱. آیا میتوان شیر ردیوس بور را در خطوطی که نیاز به پیگرانی دارند استفاده کرد؟
خیر، به هیچ وجه. قطر داخلی شیر ردیوس بور از قطر لوله کوچکتر است و باعث گیر کردن پیگ میشود. برای خطوط پیگرو حتماً باید از شیر توپی فول بور استفاده کنید.
۲. تفاوت قیمت بین شیر فول بور و ردیوس بور چقدر است؟
معمولاً شیر های فول بور به دلیل استفاده از متریال بیشتر و توپی بزرگتر، قیمت بالاتری دارند. این اختلاف قیمت بسته به سایز و متریال میتواند بین ۲۰ تا ۴۰ درصد باشد، اما در پروژه های حساس، کارایی آنها این هزینه را توجیه میکند.
3. آیا شیر های توپی ردیوس بور باعث ایجاد کاویتاسیون (حفرهزایی) میشوند؟
در فشارهای بسیار بالا و سرعتهای زیاد سیال، کاهش مقطع در شیرهای ردیوس بور میتواند منجر به افزایش ناگهانی سرعت و کاهش فشار موضعی شود که ریسک کاویتاسیون را بالا میبرد. در چنین شرایطی محاسبات دقیق مهندسی لازم است و ممکن است نیاز به شیرهای خاص یا فول بور باشد.
